Berghof Instruments
Réacteurs Inox et TFM® — Courtage Analyses Services, revendeur exclusif pour la France et le Luxembourg
Réacteurs à pression modulaires, conçus sur mesure
Les réacteurs haute pression modernes doivent être non seulement techniquement sûrs, fiables et rentables, mais aussi faciles à utiliser. Chez Berghof, la qualité et la sécurité font partie intégrante de la conception.
Des matériaux de haute qualité, combinés à un revêtement PTFE durable et à des options de configuration modulaires, sont les principaux atouts pour vous en tant qu'utilisateur. Berghof dispose de plus de 50 ans d'expérience dans la fabrication de réacteurs.
Courtage Analyses Services est le revendeur exclusif de Berghof Instruments pour la France et le Luxembourg.
Réacteurs Inox et TFM®
Tous les réacteurs Berghof sont conçus de façon modulaire et configurés selon vos besoins. Ils sont dimensionnés, testés et fabriqués selon les directives AD 2000, et équipés en standard d'une vanne de dégazage, d'un disque de rupture, d'un manomètre et d'une sonde PT-100.

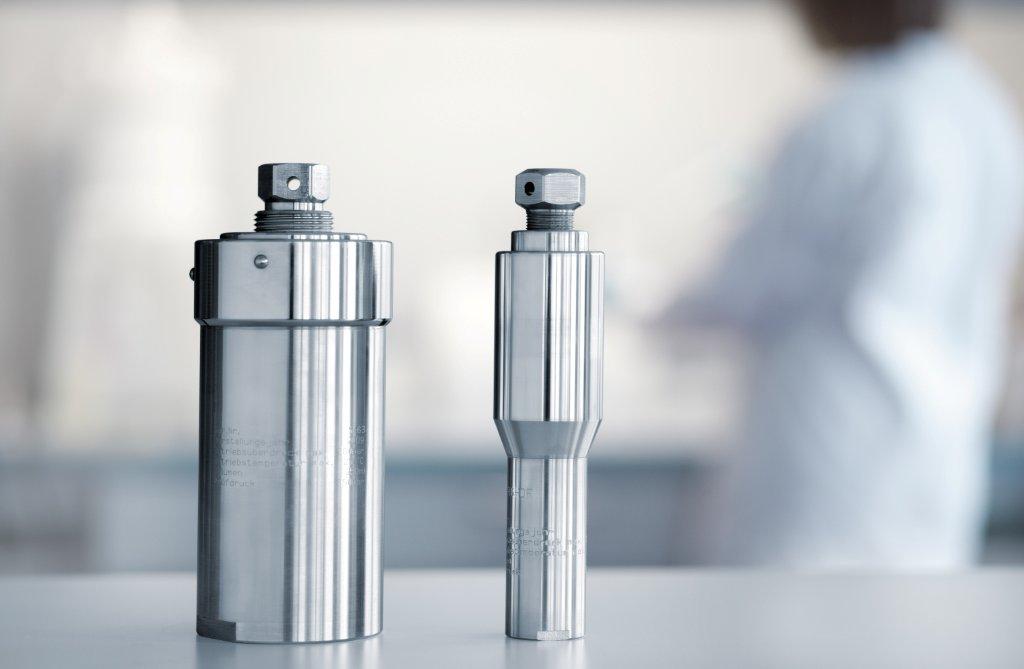

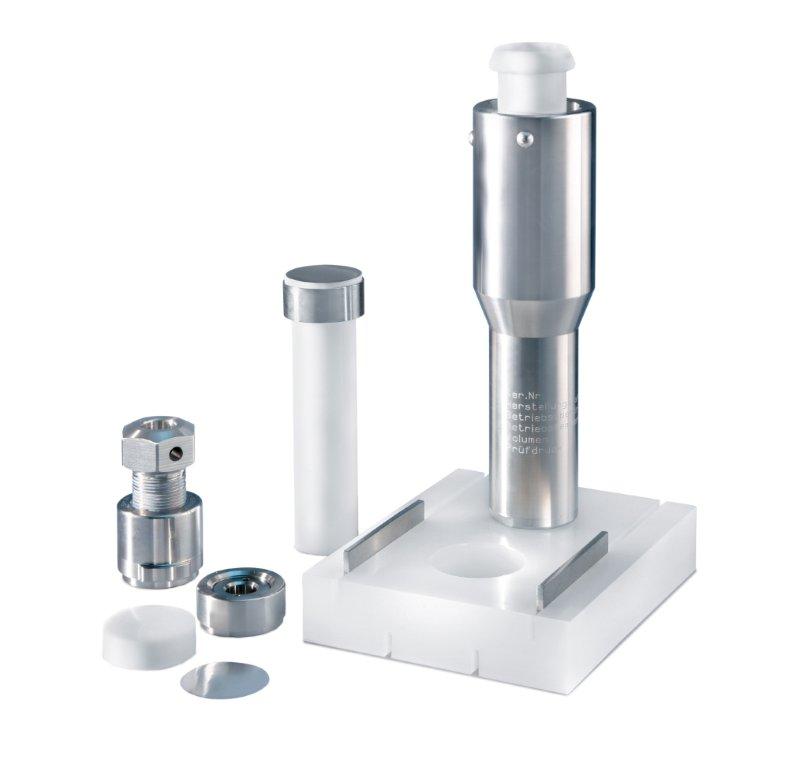

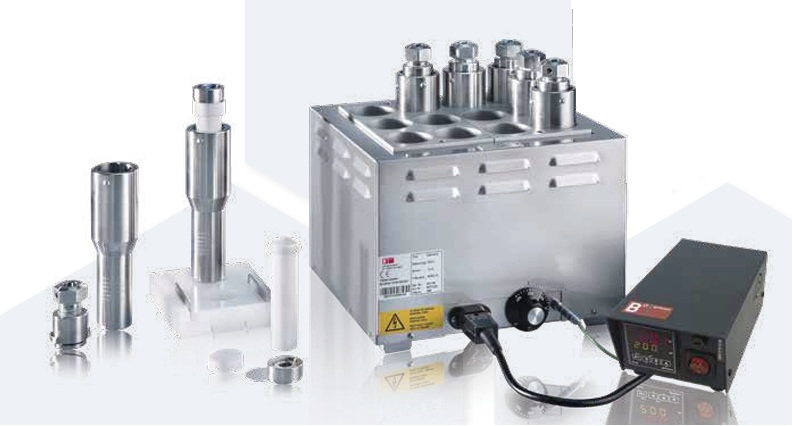

Réacteurs DAB — digestion sous pression
Les réacteurs DAB sont conçus pour les digestions sous pression avec des acides concentrés. Ce système robuste et simple permet de travailler dans des conditions allant jusqu'à 250 °C et 200 bar (2900 psi), avec des durées de digestion jusqu'à 72 h et des prises d'essai jusqu'à 5 g.
Le système d'étanchéité par contact de surface, qui fonctionne sans joints toriques, empêche tout contact entre le milieu réactionnel et le métal : l'épais revêtement en TFM™-PTFE de la cuve et du couvercle est maintenu par une enveloppe en inox.
- Réacteurs sans métal au contact de l'échantillon
- Idéaux pour les expériences de criblage en parallèle
- Manipulation aisée et sécurité maximale (disque de rupture, décompression contrôlée à l'ouverture)
- Protection maximale contre la corrosion

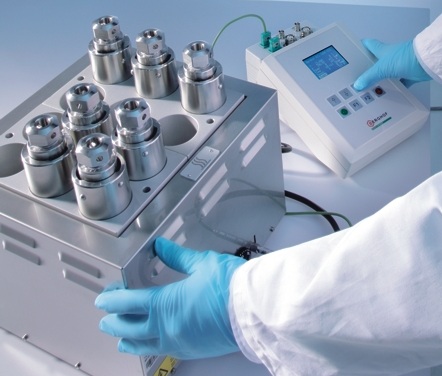

- Blocs chauffants pour 4, 6 ou 12 réacteurs
| Modèle | Volume de l'insert TFM™-PTFE | Température max. | Pression max. | Matériau |
|---|---|---|---|---|
| DAB-2 | ≈ 25 ml / ≈ 50 ml | 250 °C | 200 bar | Inox 316Ti + TFM™-PTFE |
| DAB-3 | ≈ 150 ml / ≈ 210 ml | 250 °C | 200 bar | Inox 316Ti + TFM™-PTFE |
| DAB-3 XXL | ≈ 420 ml | 250 °C | 200 bar | Inox 316Ti + TFM™-PTFE |

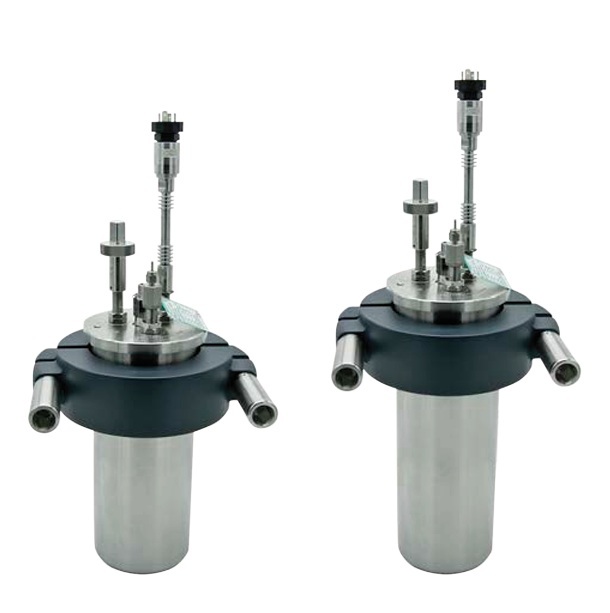

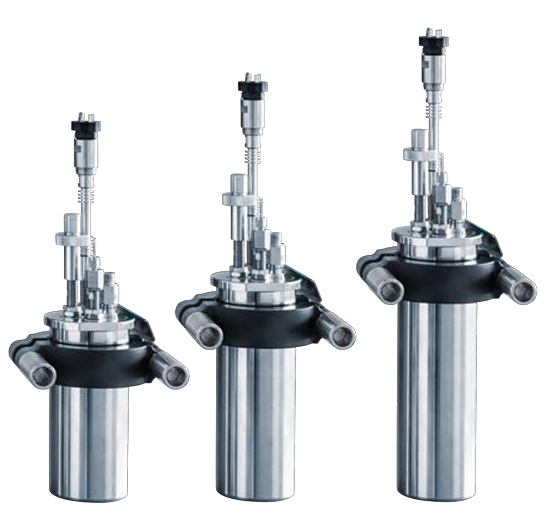

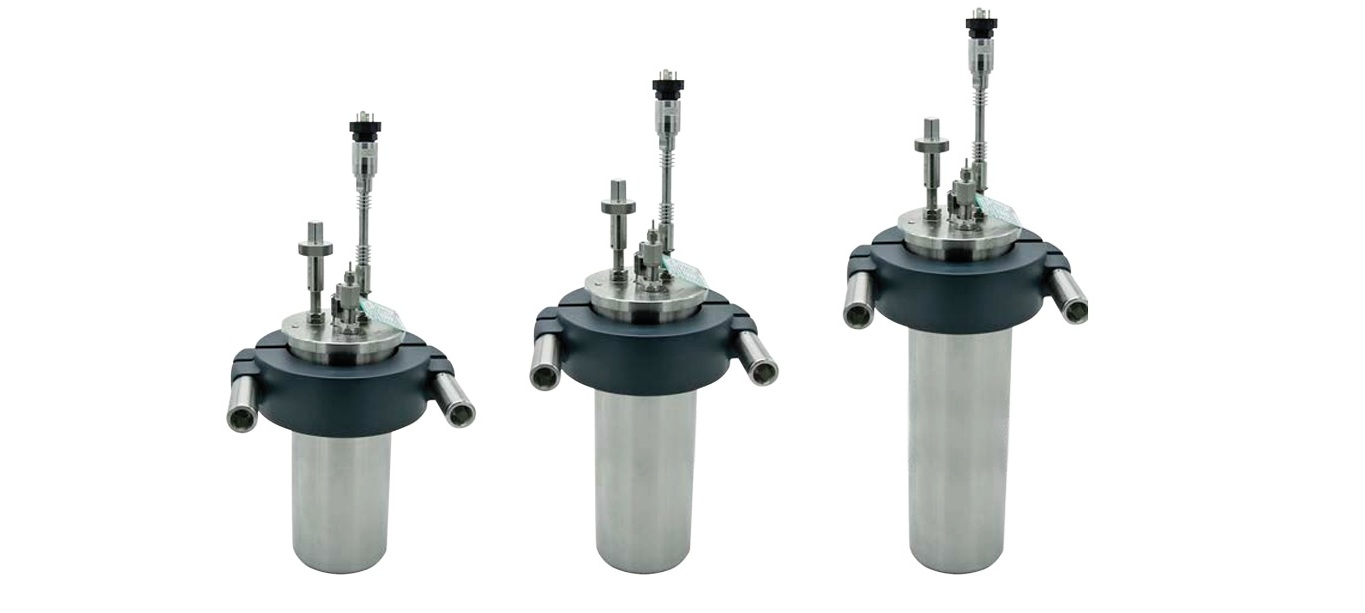

Réacteurs DB — Full TFM®, sans métal
Les réacteurs DB offrent une résistance totale à la corrosion : grâce au revêtement intégral en PTFE, aucun contact métallique n'a lieu, ni en phase liquide ni en phase gazeuse.
Résistance à la corrosion
Sans métal
Inserts en PTFE, revêtement du couvercle en PTFE (y compris les orifices).
Plongeur pour sonde de température revêtu de PFA, capteur de pression en céramique avec joint FFKM.
Sécurité
Sécurité maximale
Système de fermeture facile à utiliser, capteur de pression, disque de rupture contre la surpression.
Conçu et fabriqué selon l'AD 2000 et la directive 2014/68/UE relative aux équipements sous pression.
Axé sur les applications
Chauffage adapté
Chemise chauffante électrique, chauffage et refroidissement par double enveloppe.
Chauffage et agitation par plaque chauffante (uniquement pour le DB-300).

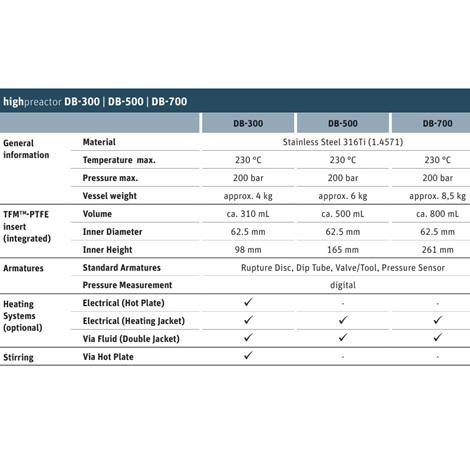

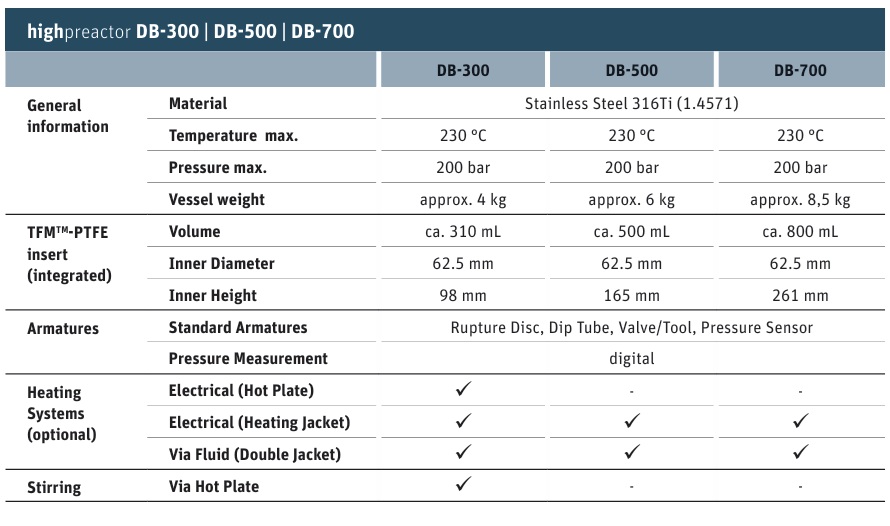

| Modèle | Pression max. | Insert TFM™-PTFE |
|---|---|---|
| DB-300 / DB-500 / DB-700 | 200 bar | Intégré |

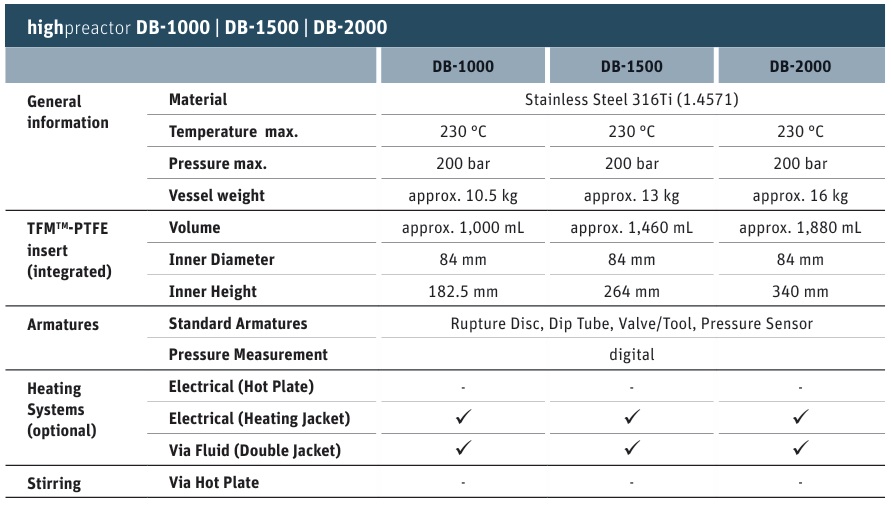

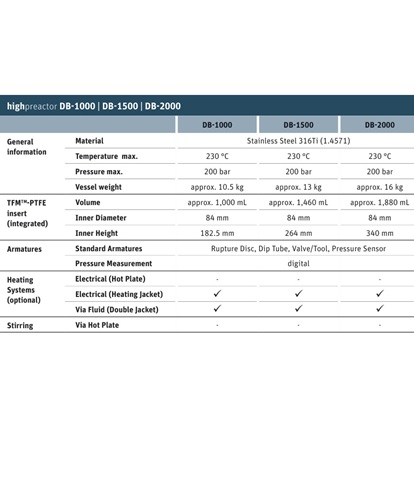

| DB-1000 / DB-1500 / DB-2000 | 200 bar | Intégré |

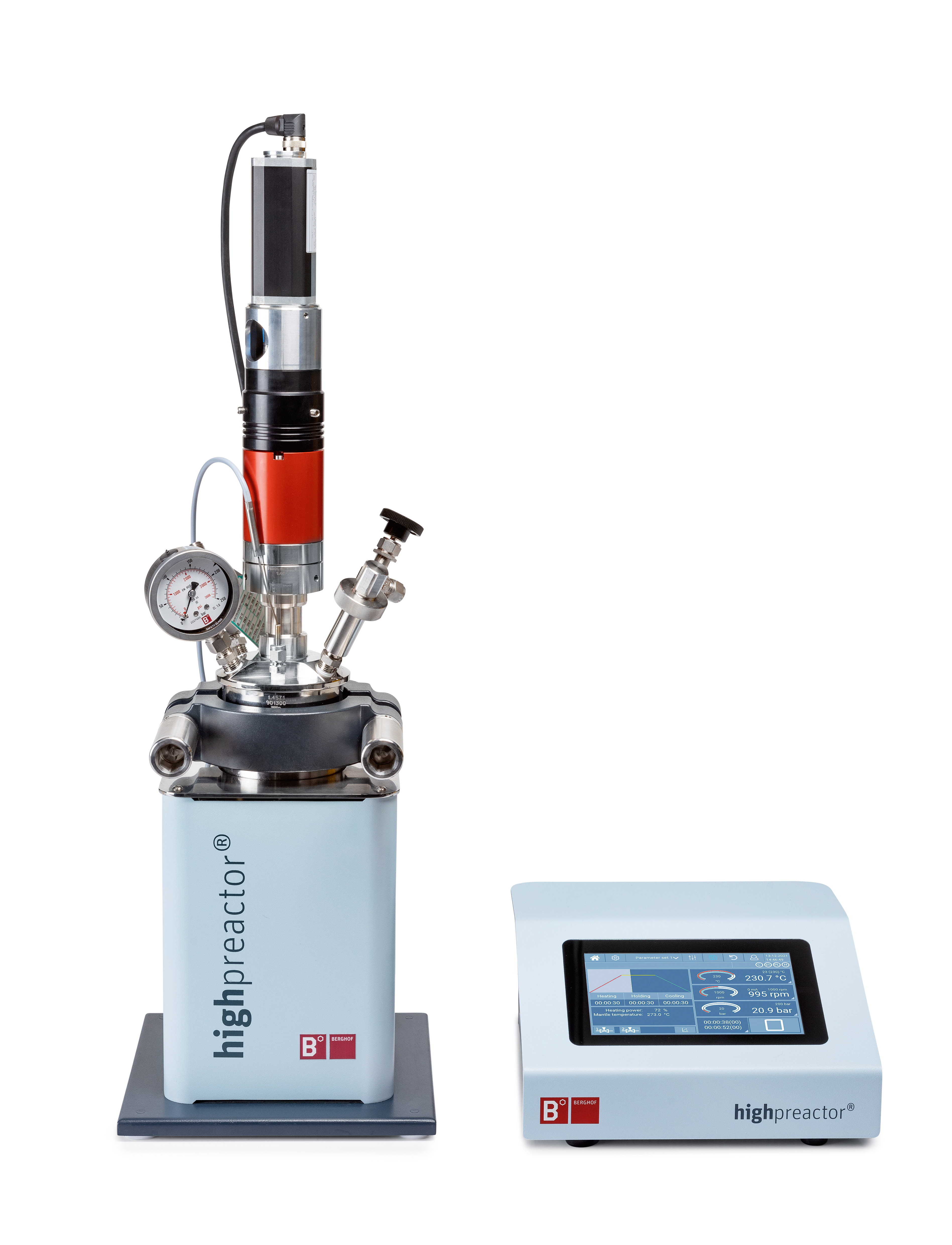

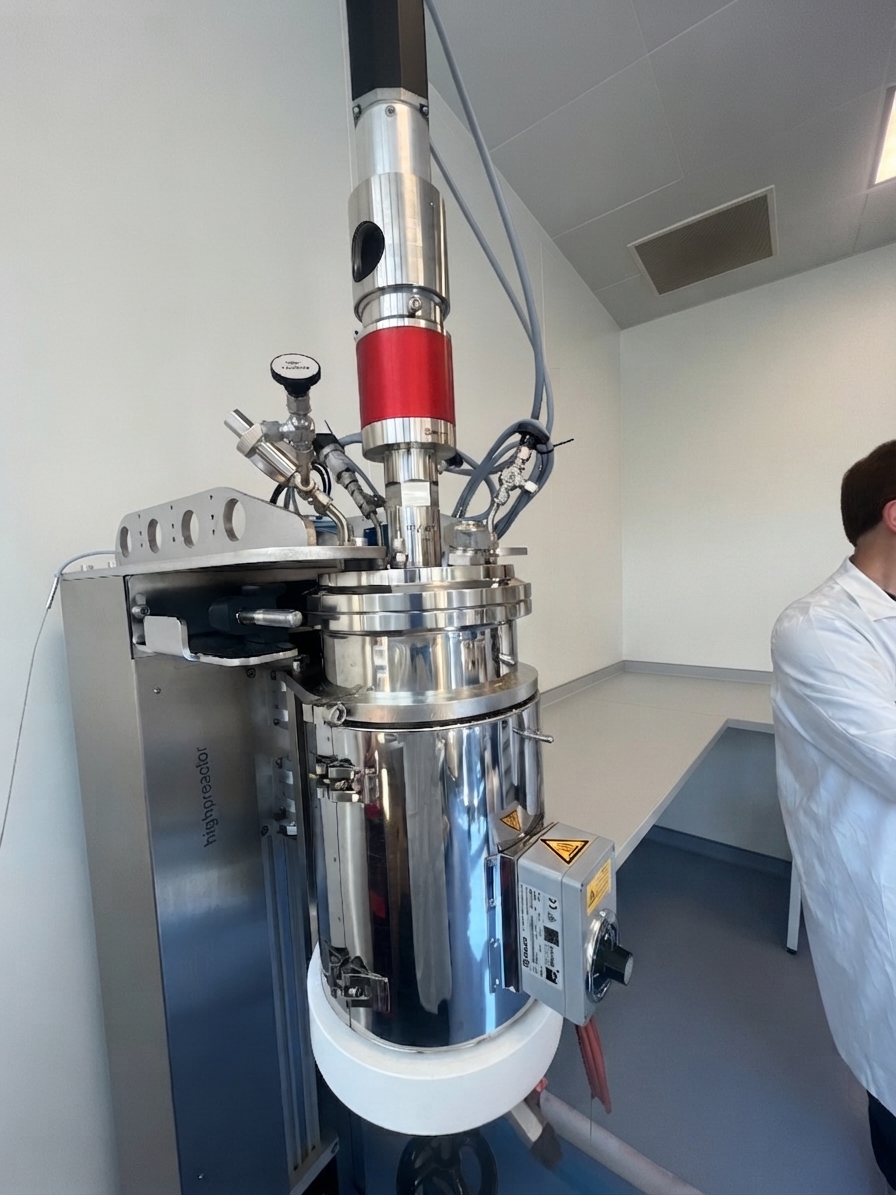

Réacteurs BR — haute pression
Les réacteurs BR vous offrent une flexibilité et une fonctionnalité maximales, tout en répondant aux normes de sécurité les plus strictes. Le revêtement en PTFE, disponible en option, permet également de travailler avec des fluides hautement corrosifs.
Tous les équipements sont conçus pour des températures jusqu'à 300 °C (316Ti) ou 230 °C (PTFE) et des pressions jusqu'à 200 bar (2900 psi), dans des volumes de 25 ml à 5,7 l.
- Inox 316Ti (1.4571) ou Hastelloy C-22 (2.4602)
- Configuration individuelle : agitation magnétique, sondes, vannes, tube plongeur

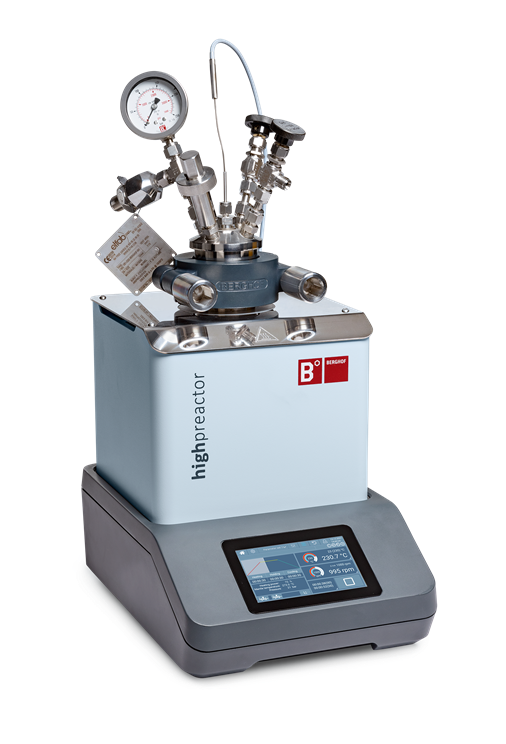

- Système de chauffage BR-HS pour les petits réacteurs : refroidissement de 300 °C à 100 °C raccourci de plus de 30 minutes

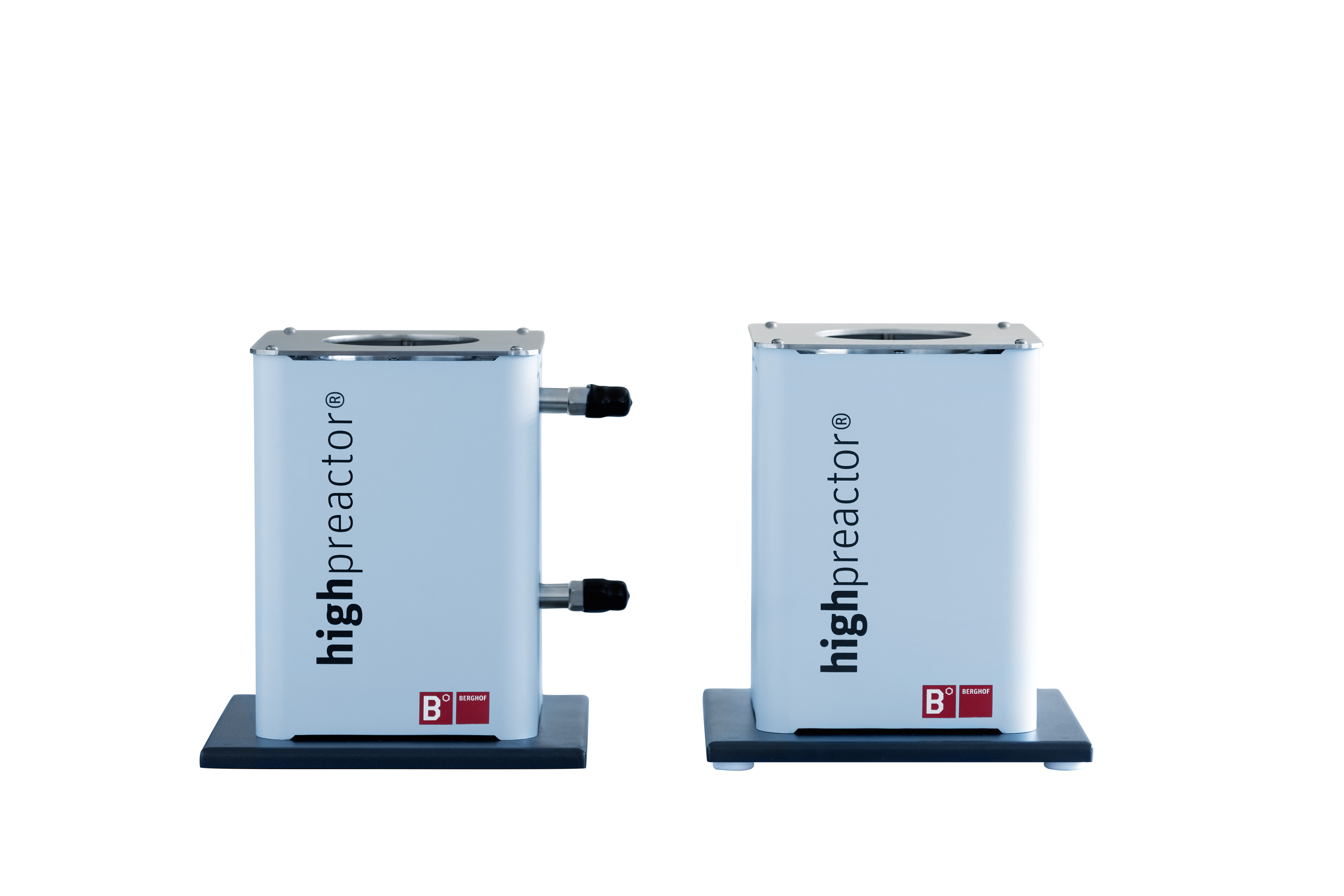

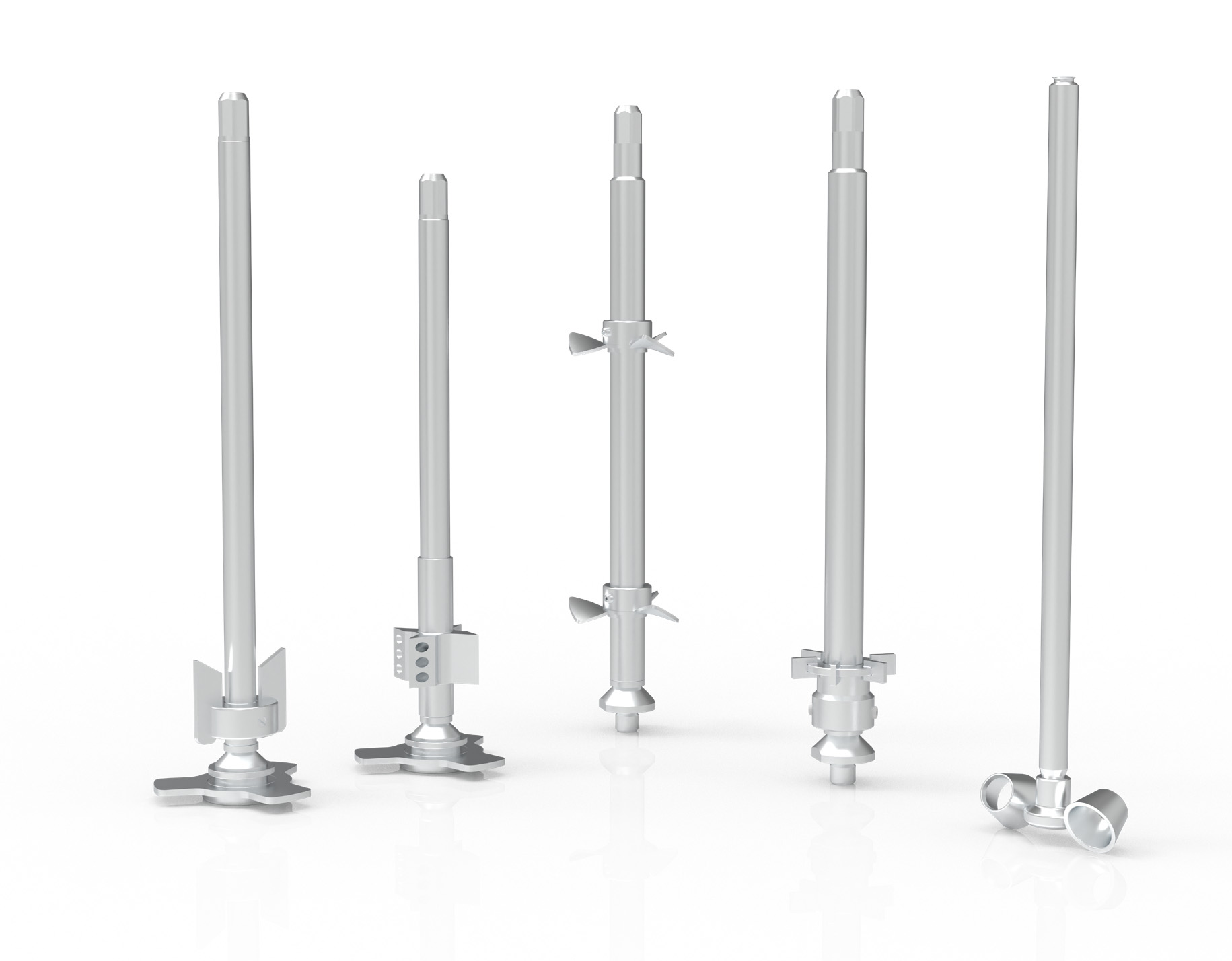

- Chemises chauffantes BHM et thermostatées BTM, agitateurs jusqu'à 500 tr/min
- Version hydrogénation entièrement automatique BR/H2
| Modèle | Température max. | Pression max. | Insert TFM™-PTFE |
|---|---|---|---|

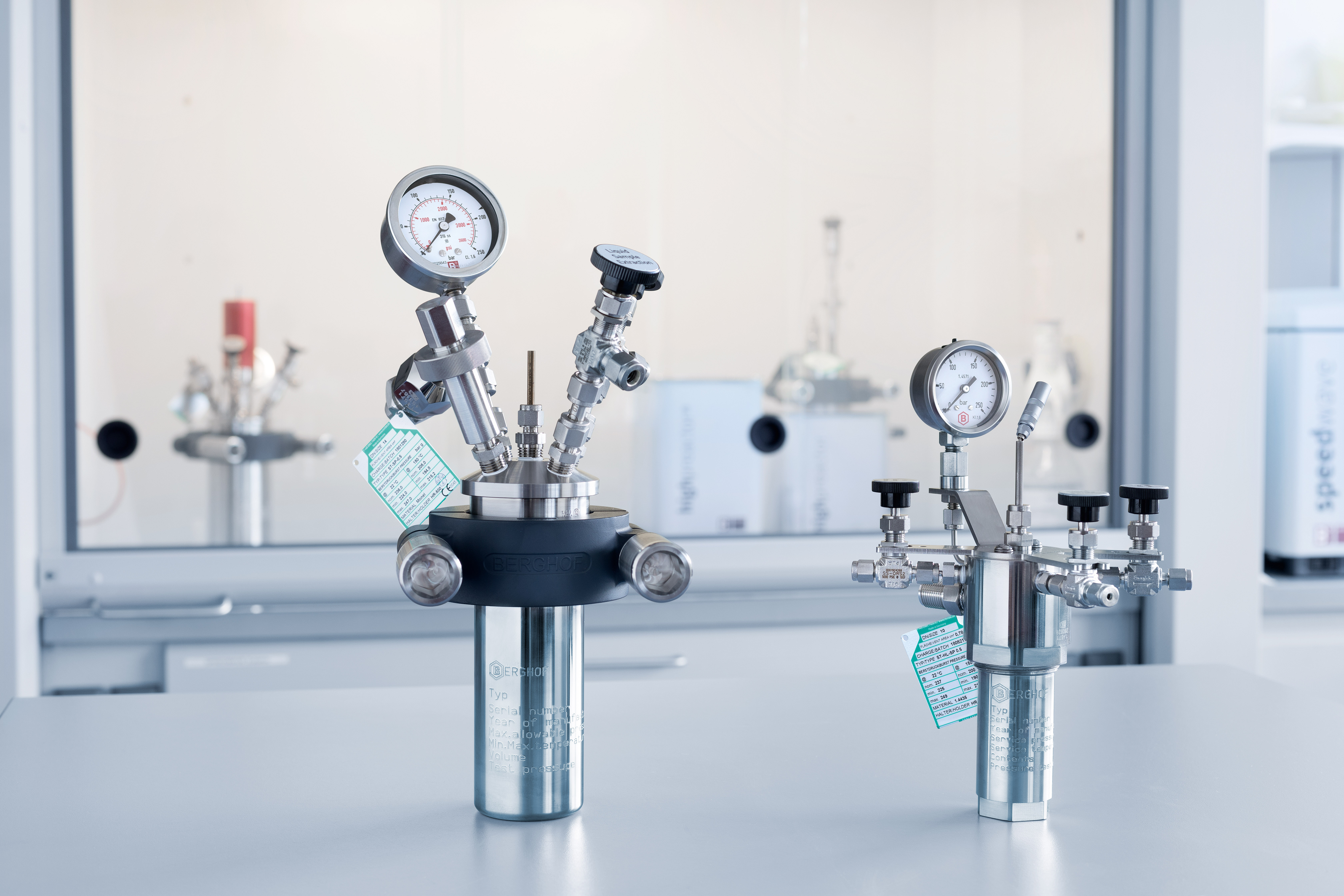

| BR-25 / BR-40 | 300 °C (230 °C avec insert) | 200 bar | En option |
| BR-100 / BR-200 | 300 °C (230 °C avec insert) | 200 bar | En option |

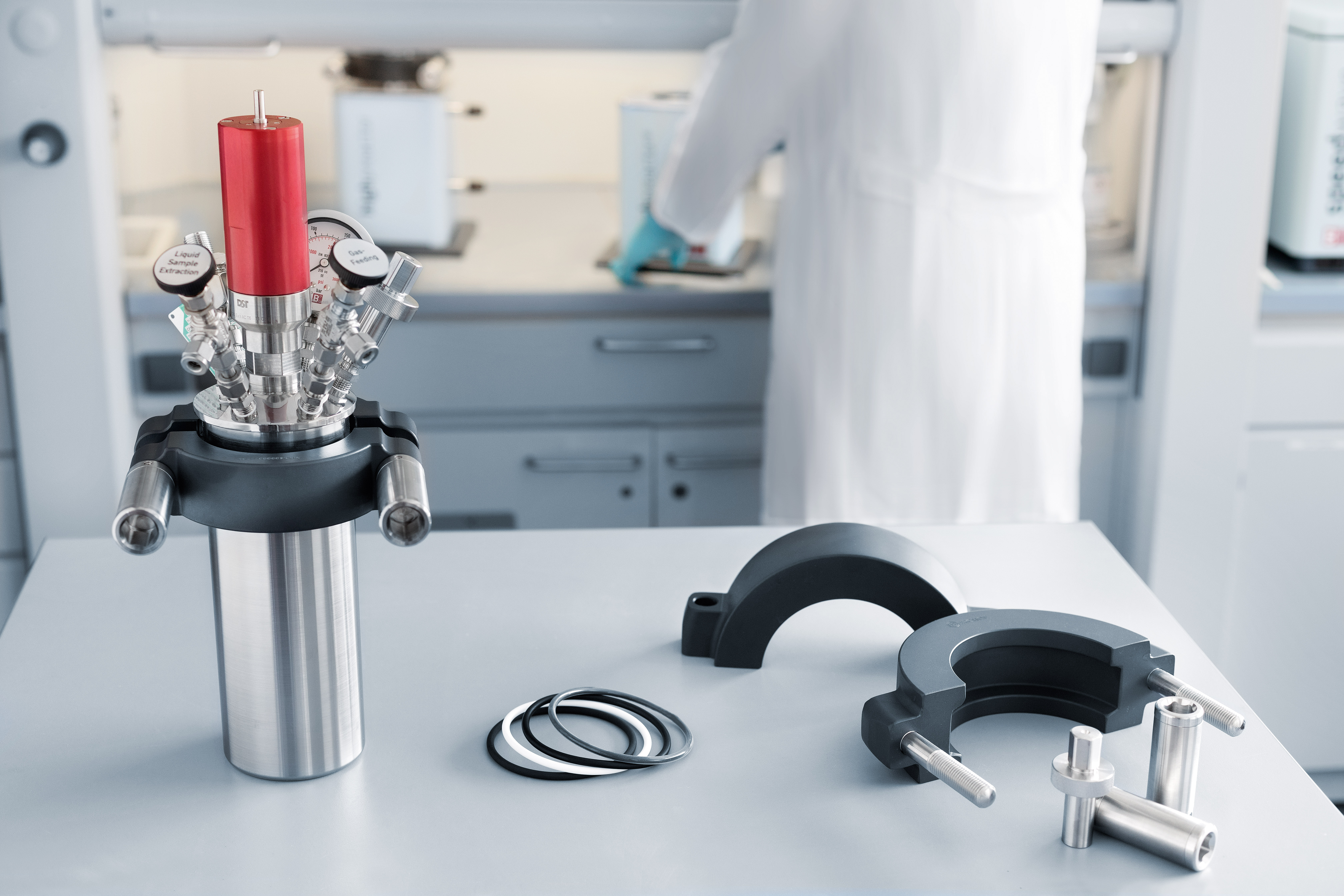

| BR-300 / BR-500 / BR-700 | 300 °C | 200 bar | Version à insert intégré |
| BR-1000 / BR-1500 / BR-2000 | 300 °C | 200 bar | Version à insert intégré |
| Grands volumes | 300 °C | 200 bar | Jusqu'à 5,7 l |

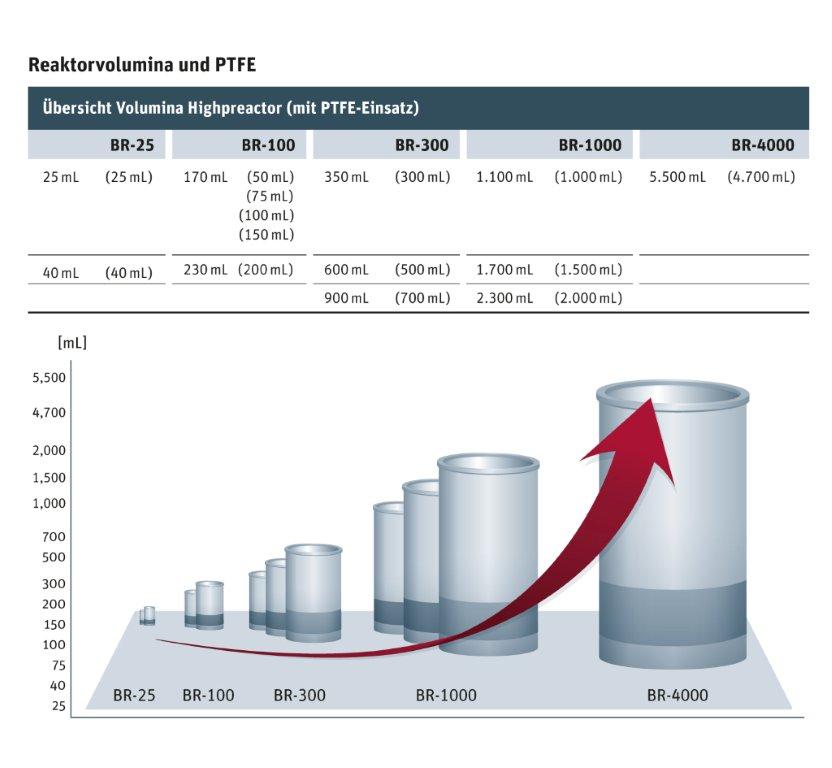

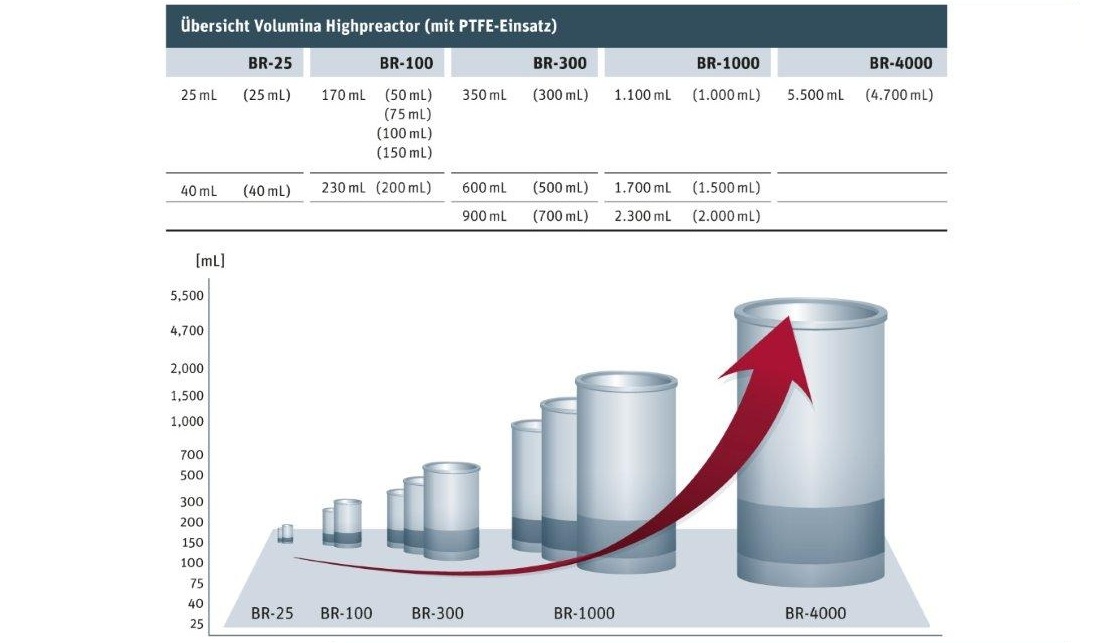

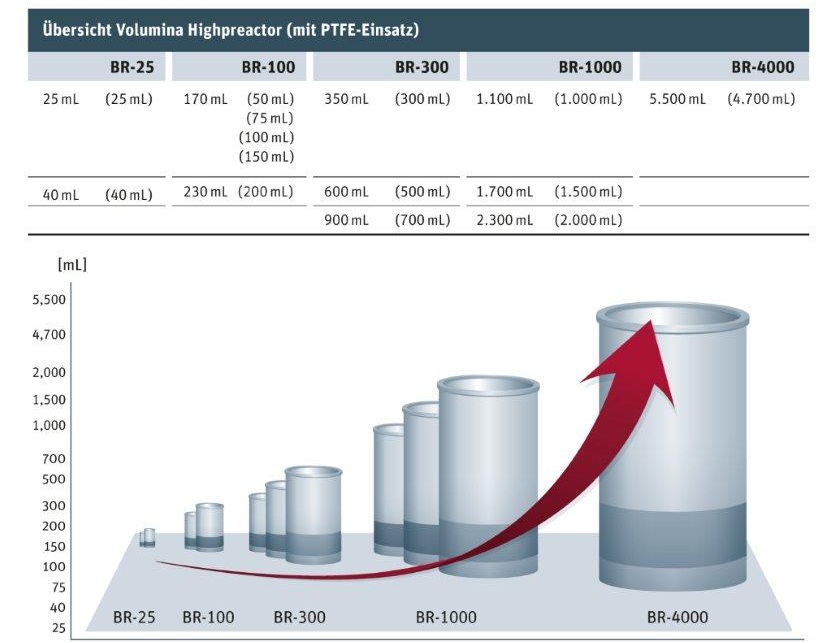

Volumes exacts, dimensions et options de chaque modèle dans la brochure highpreactor et les tableaux de capacité ci-dessous.

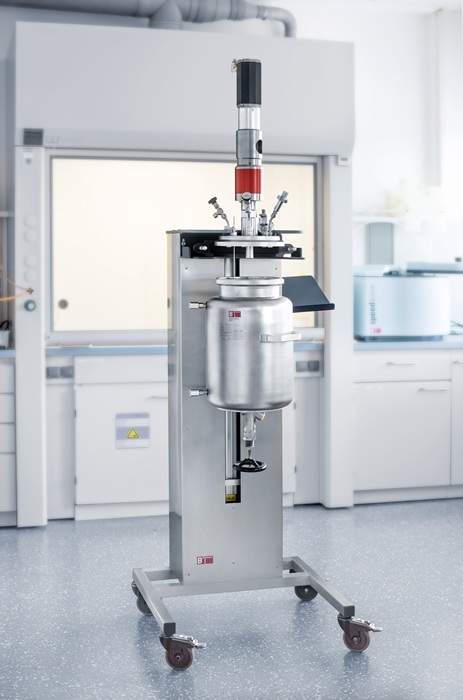

Réacteurs NR — basse pression, gros volumes
Les réacteurs NR sont des réacteurs basse pression, jusqu'à 25 bar (362 psi) et 300 °C, conçus pour les essais sur de grands volumes, avec la facilité d'utilisation, la flexibilité et la sécurité propres à Berghof.
| Modèle | Volume | Insert PTFE (230 °C max.) | Inox 316Ti (300 °C max.) |
|---|---|---|---|
| NR-1500 | 1,90 l | ✓ | ✓ |
| NR-3000 | 3,65 l | ✓ | ✓ |
| NR-6000 | 7,13 l | ✓ | ✓ |
| NR-10000 | 11,76 l | — | ✓ |

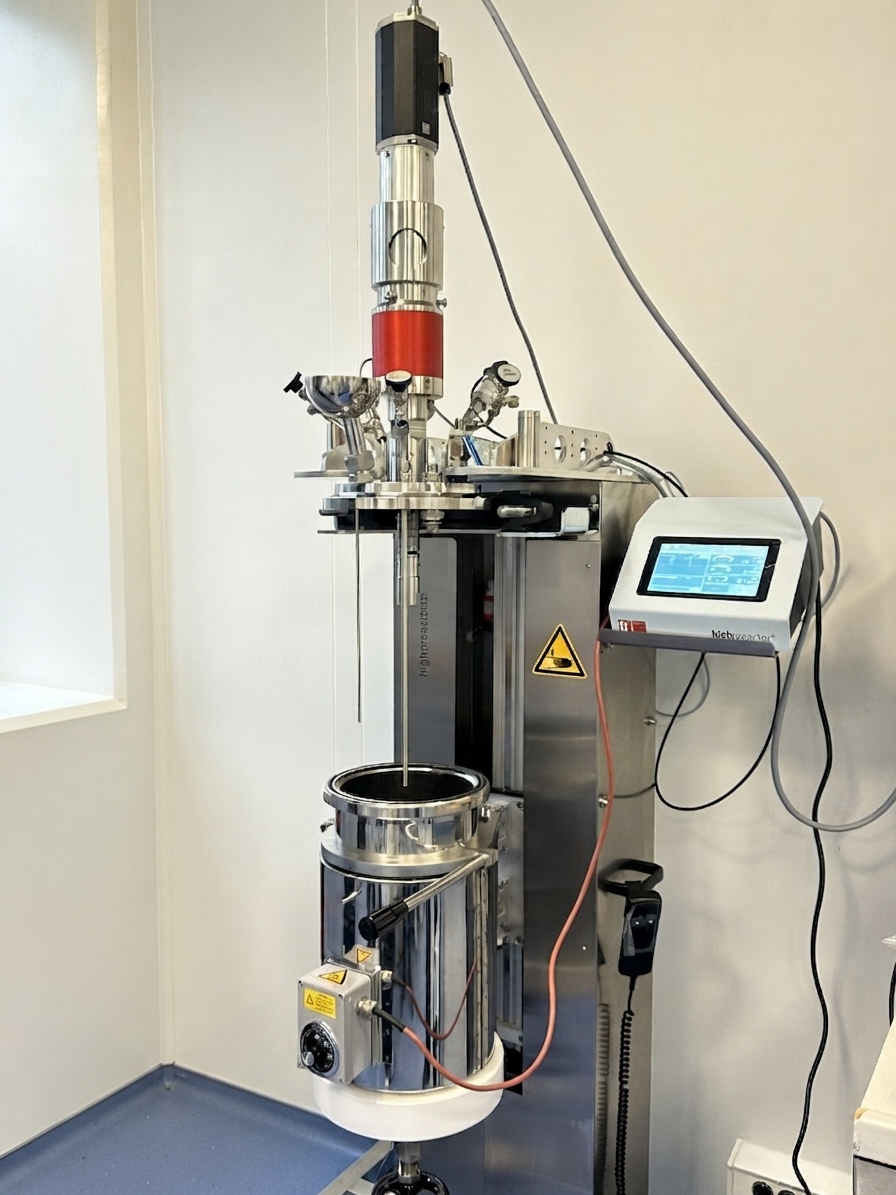

Réacteurs sur mesure

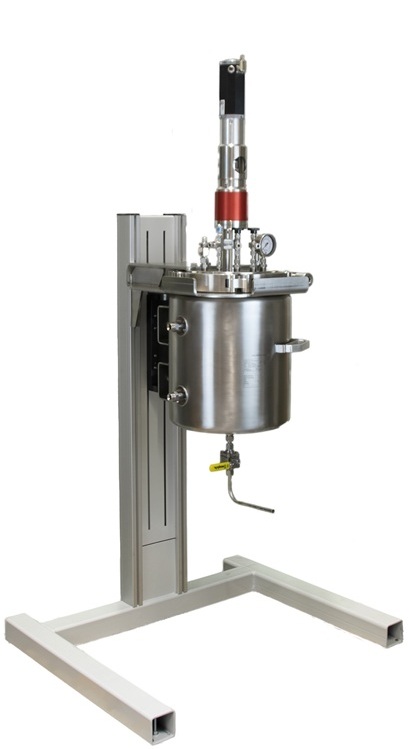

Berghof dispose d'un département CUSTOM qui conçoit des réacteurs sur mesure pouvant aller jusqu'à 100 l. La taille et les fonctionnalités sont entièrement adaptées à vos besoins spécifiques.
Par exemple, pour vidanger rapidement et aisément de grands volumes d'échantillons, les réacteurs NR sans revêtement PTFE sont également disponibles avec une vanne de vidange en fond de cuve.
Courtage Analyses Services est à votre disposition pour vous accompagner dans vos projets de réacteurs sur mesure.
Applications
- Synthèse chimique
- Optimisation des procédés
- Expériences de criblage
- Recherche en catalyse
- Chimie verte
- Recyclage
- Matières premières alternatives
- Électrochimie
- Synthèse hydrothermale
- Nanotechnologie
- Synthèse solvothermique
- Hydrogénation
- Tests de vieillissement
- Recherche sur les polymères
- Essais de corrosion
- Essais sur les composants
Documentation

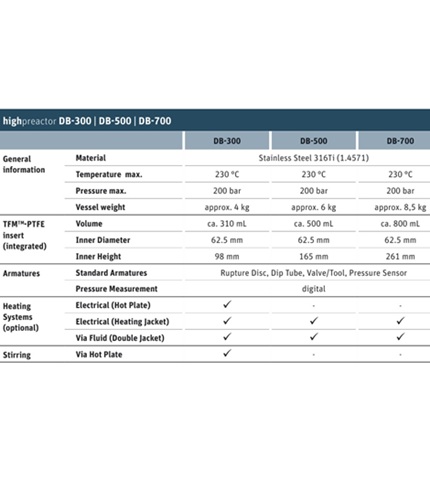

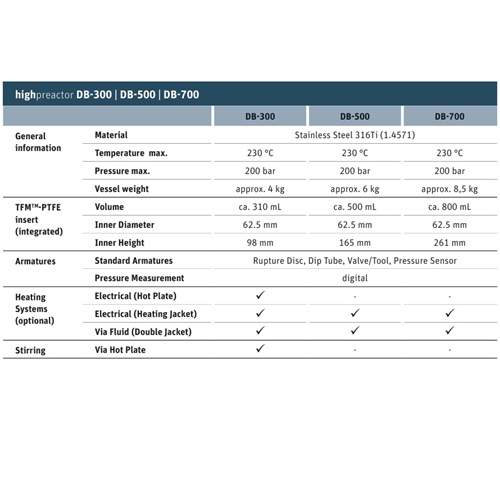

Informations techniques
Un projet de réacteur ?
Revendeur exclusif Berghof Instruments pour la France et le Luxembourg, Courtage Analyses Services vous conseille dans le choix et la configuration de votre équipement.
